پمپ هاي سري BT و BTH پمپ هاي دنده اي دور پاييني هستند كه براي جا به جايي سيالات ويسكوزيته (لزجت) متوسط و بالا به كار مي روند مشروط بر اينكه سيال مورد نظر داراي حداقل مقدار مشخصي از خاصيت روانكاري باشد، هيچگونه ذرات جامدي نداشته باشد و از لحاظ شيميايي با جنس موادي كه در ساخت به كار رفته است سازگار باشد.

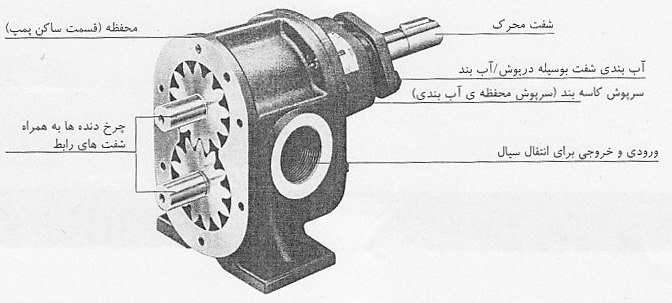

جنس استاندارد براي ساخت محفظه پمپ، سرپوش ياتاقان و درپوش محفظه ي آب بندي چدن خاكستري است. شفت ها و چرخ دنده ها نيز از جنس فولادي كه با سخت كاري و سنگ زني، سختي سطحش افزايش يافته، ساخته مي شود. شفتي كه روي ياتاقان هاي تخت (ساجمه ها) قرار دارد از جنس برنز ساخته مي شود. به جاي برنز از آهن متخلخل نيز به عنوان گزينه ي جايگزين مي توان استفاده كرد.
آب بند شفت ديوار يك درپوش آب بندي اينكه از الياف aramind باروكش PTFE تشكيل شده است.
آت بند استاتيك بين قطعات ثابت نيز يا بوسيله ي چسب درزگير و يا بوسيله ي واشرهاي آب بند انجام مي شود. تمام مواد آب بندي فاقد آزبست هستند.
بارهاي محوري خارجي مجاز نمي باشد ولي بارهاي شعاعي محدود قابل جذبند كه اين بستگي به اندازه و جهت اين بارها دارد.
در اين پمپ ها كوپلينگ هاي انعطاف پذير (نسبت به ساير كوپلينگ ها) براي انتقال قدرت از موتور به پمپ ارجحيت دارد.
در مواردي كه سيالات پمپ شونده براي جريان يافتن نياز به افزايش دما دارند (مانند قير، واكس (موم) و ... )سري پمپ هاي BTH مي بايست استفاده شود. در اين مدل بدنه ي پمپ دو جداره است كه بين اين دو جداره محفظه ي حرارتي قرار دارد.
محفظه انتقال سيال در پمپ نيز از طريق گردش سيال يا بخار گرم كن در ميان محفظه حرارتي، گرم مي شود.

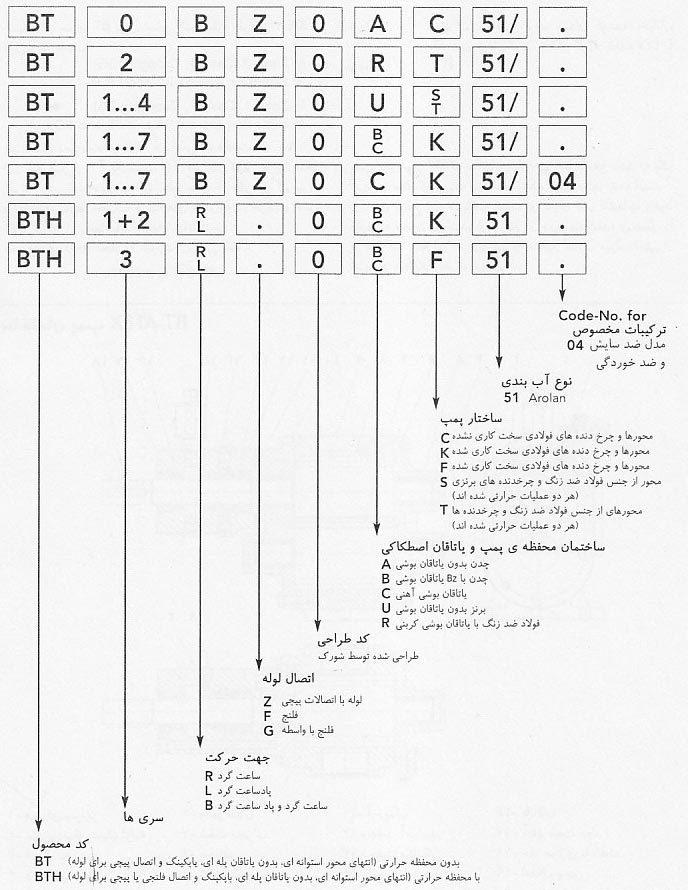

ناحيه ي تحت پوشش انواع مدلهاي خاصي كه در زير شرح داده مي شوند مشخص مي گردد.
پمپ هاي ساير BT2 با ساختاري مقاوم در برابر خوردگي و اسيد (بدنه و چرخ دنده ها از فولاد ضد زنگ) و به همراه بوش هاي كربني براي ياتاقان هاي تحت ارائه مي شود. فشار كاركرد اين پمپ ها محدود به Bar 5 مي شود.
پمپ هاي مدل BT1 تا BT4 مي توانند با محفظه اي از جنس برنز ساخته شوند ضمن اينكه امكان بهره گيري از چرخ دنده و شفت هايي از جنس فولاد ضد زنگ ميسر مي باشد. براي استفاده از اين پمپ ها در مواردي كه سيال پمپ داراي ماهيت سايندگي و يا تاثيرات خورندگي بالاست(از جمله رزين ها، رنگ ها و روغن هاي خاصي مثل انواع چسب ها) ساختار ويژه اي تحت عنوان Code No./04 پيشنهاد مي گردد كه براي پمپ هايي از سايز BT1 تا BT7 در دسترس مي باشد.
در اين روش تمامي قطعات پمپ ها كه در تماس با سيال جا به جا شونده هستند بوسيله ي لايه اي گسترده از جنس Ni/Sic كه به روش شيميايي روي قطعات رسوب كرده در مقابل سايش و خوردگي محافظت مي شوند. اين عمليات طول عمر قطعات را در مقايسه با حالتي كه از مدل استاندارد براي اينگونه سيالات استفاده شود افزايش مي دهد.

نوع اتصال	از پايه متصل
نحوه اتصال لوله	لوله با اتصال پيچي
جهت چرخش	ساعتگرد و پادساعتگرد
وزن	در ادامه مشاهده مي كنيد
موقعيت قرارگيري(نصب)	افقي
دماي محيط	(حداقل دما) Vu min = -10’C (حداكثر دما) Vu max = 60’C

فشار عملكرد
ورودي	-0.4 bar = Pe min
خروجي	8 bar = PN
	1 bar to BT0
	5 bar to BT2 stainless steel
حداكثر فشار در محفظه حرارتي	10 bar = PH
محدوده ي دما	-10''''''''''''''''C = Vm min
	220''''''''''''''''C = Vm max
محدوده لزجت(ويسكوزسته)	76 mm2/s = Vmin
	30000 mm2/s = Vmax
	ويسكوزسته هايي غير از محدوده ي ذكر شده نيز قابل درخواستند
دبي خروجي	در ادامه مشاهده كنيد
توان سرعت هاي ورودي	100 1/min = nmin
	750 1/min = nmax

روغن سرد كننده ي روغن برش	روغن اتلافي	مواد چسبنده، پلاستيك
مواد انحلال پذير، فولاد سخت كاري شده	قير	مواد سفت شدني
رولينگ، روغن درايينگ	رنگ	رزين
سوخت ديزل	گريس	چسب، چسب مايع
نفت كوره	حلال هاي رزين مصنوعي	ملاس ها
روغن موتور	لاك نيترو سلولز(نيترولاك)	واكس، سلولز و ...

پمپ به همراه موتور الكتريكي، كوپلينگ و محافظ كوپلينگ روي يك شاسي واحد نصب مي گردد.

كوپلينگ انعطاف پذير فشارهاي كاري بالاتر نيز قابل درخواست است.

پمپ هاي سري BT بر اساس استاندارد طراحي ATEX نيز قابل ارائه هستند.
a. In Zone 2 (Gas-Ex, Category 3G)
in explosion groups IIA and IIB and IIC
b. In Zone 1 (Gas-Ex, Category 2G)
in explosion groups IIA and IIB and IIC
حد تحمل دماي سطح با T4 مشخص شده است.
(هر چه قدر از T1 به سمت T6 حركت كنيم شرايط سخت گيرانه تري را در مورد دماي سطح پمپ در نظر مي گيريم)
براي بقاي گازها، بخارات و غبارهاي با درجه ي حرارت احتراق بالاتر از 135، پمپ ها نبايد جرقه ايجاد كنند.
محدوده ي دماي مجاز به صورت زير مي باشد: -20''C<= T_a<=6-''C

شناسايي پمپ بر طبق EC Directive RL 94/9/EG

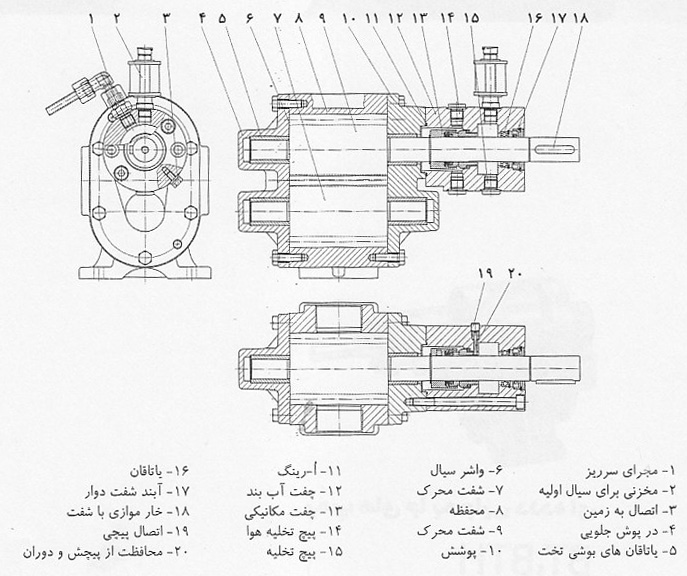

پمپ هاي نوع BT كه بر اساس طراحي ATEX مي باشد به يك آب بند مكانيكي و يك دريافت كننده سيال مجهز شده است.
بر روي سطح اين دريافت كننده ي سيال يك انشعاب وجود دارد كه مخزن پركننده از طريق آن دريافت كننده ي سيال را پر مي كند. مجراي سر ريز نيز به منظور كنترل ميزان نشتي از آب بند مكانيكي به كار مي رود.
